VELUX
Accesorios adicionales a integrar al sistema:
•
Sistema de alimentación y control para 1 ó 2 ventanas con
cúpula.
•
Detector de humos.
•
Pulsador de emergencia.
•
Pulsador de pared para ventilación.
•
Sensor de lluvia.
Parámetros EN
12101-2
Evacuador de
humo VELUX
Explicación de la actuación
Fiabilidad (Re)
ventanas con
cúpula
Re 1000 +
10.000
Testada la fiabilidad sobre 1.000 ciclos
de apertura y cierre en emergencia y
10.000 ciclos en ventilación.
Carga de nieve
(SL)
SL 1.000
Testada la fiabilidad con una carga de
nieve de 1.000 Pa.
Bajas
temperaturas (t)
T (-15)
Testada la apertura con una
temperatura interior de la habitación
inferior a -15°C.
Carga de viento
(WL)
WL 3.000
Testado el mantenimiento de la
estabilidad y la capacidad de operación
de la ventana con cúpula sometida a una
presión de viento de 3.000 Pa.
Resistencia al
calor (B)
B300
Testado el mantenimiento de las
propiedades aerodinámicas y la eficacia
operativa del producto después de una
exposición a 300ºC durante 30 minutos.
Medidas de las ventanas con cúpula VELUX
utilizadas para evacuación de humos CSP [cm]
100100
120120
Área geométrica A
v
[m
2
]
0,88
1,30
Área aerodinámica / Útil A
a
[m
2
]
0,42
0,58
•
Sistema de apertura con doble motor y tijeras ocultas en los la-
terales del marco. Apertura de 50 cm en modo evacuación de
humos y 15 cm en modo ventilación.
•
Dotado de acristalamiento estratificado antirrobo y cúpula de
polimetilmetacrilato transparente o translúcido.
•
No permite la instalación de cortinas, pero admite toldo a
energía solar (solamente con
cúpulas transparentes).
•
La separación entre ventanas con cúpula es de 20 cm.
Características del producto

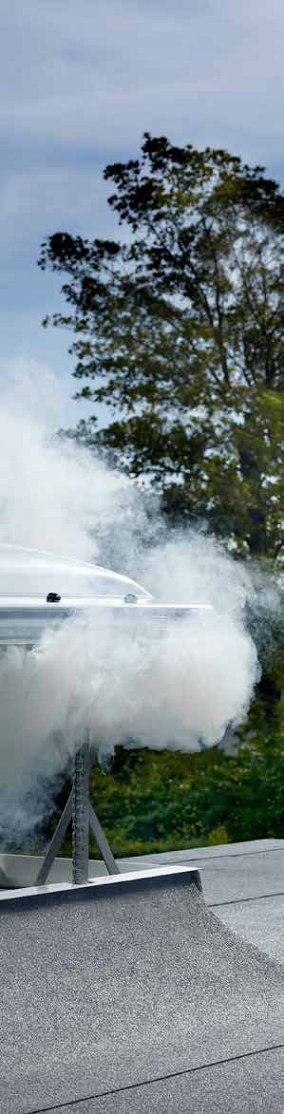

El sistema de Control de Humos y Calor garantiza una eficaz evacuación
de humos y calor en caso de incendio, a la vez que permite renovar el
aire interior de las estancias.
Sistema certificado según EN 12101-2-2003
CSP
V
entana con cúpula para
la evacuación de humos y
calor
Características técnicas
